Descripción
Descripción

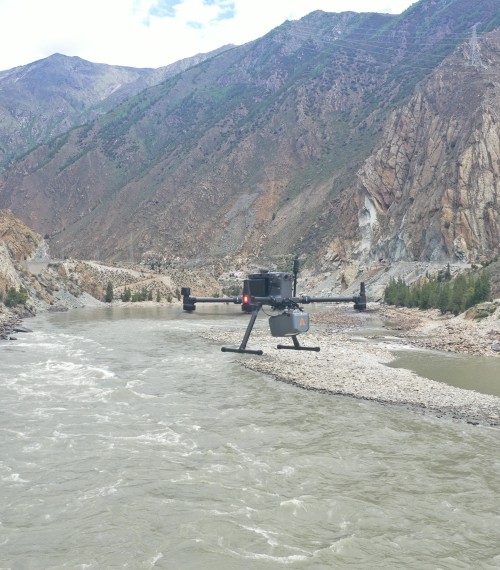

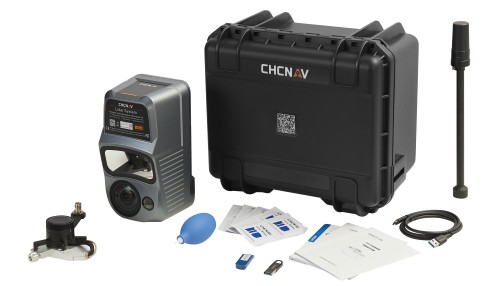

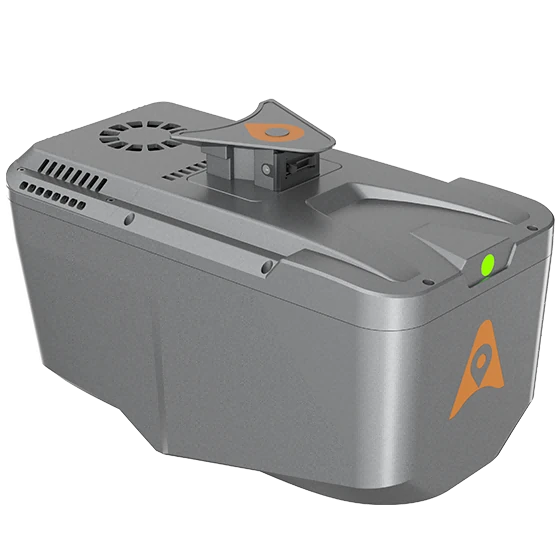

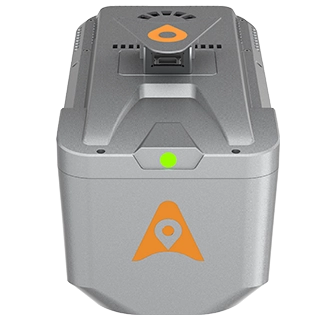

El AlphaAir 10 es un sistema aéreo avanzado de topografía que combina en un único equipo sensores LiDAR y RGB, pensado para trabajos profesionales de cartografía y fotogrametría con drones.
Incorpora un LiDAR de alta precisión, posicionamiento GNSS, orientación IMU y una cámara ortofotográfica de fotograma completo para garantizar resultados detallados y consistentes.
Junto con el software especializado de CHCNAV para modelado y fusión de datos, el AA10 ofrece un flujo de trabajo rápido, preciso y rentable, permitiendo obtener datos 3D fiables en una sola misión y simplificando la captura de la realidad 3D incluso en proyectos exigentes.
Características principales
Doble sensor
LiDAR y cámara RGB combinados para capturar datos 3D precisos.
Alta precisión
Integración GNSS e IMU que garantiza posicionamiento estable y fiable.
Flujo optimizado
Agiliza modelado, fusión y procesamiento de información.
Misión eficiente
Obtención de datos completos en una única pasada.
Funciones y Ventajas
01 Escaneado de alta precisión
El AA10 combina un láser de última generación con un sistema de navegación avanzado capaz de ofrecer una precisión absoluta entre 2 y 5 cm incluso en entornos complejos. Su repetibilidad de alcance de 5 mm permite generar nubes de puntos fiables y muy detalladas, ideales para trabajos topográficos que requieren exactitud profesional.
02 Captura de datos eficaz en vegetación densa

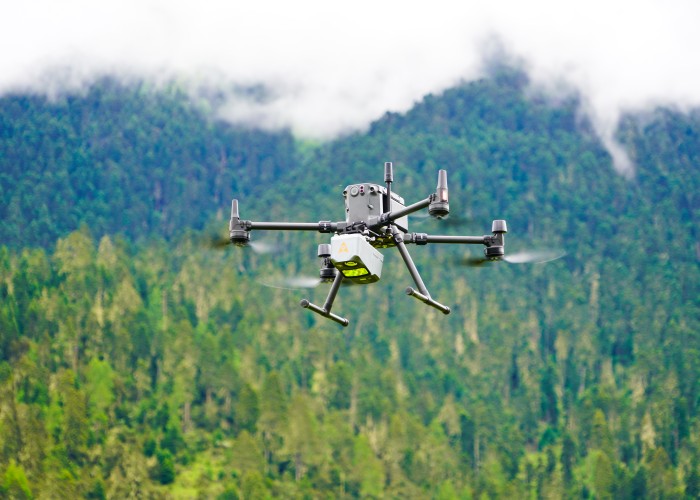

Gracias a su capacidad para registrar hasta 8 ecos por pulso, el sistema mejora la lectura del terreno bajo árboles y cobertura densa. Esto se traduce en modelos digitales del terreno y de superficie mucho más completos, incluso en zonas forestales o de difícil acceso.
03 Captura RGB de calidad industrial
El AA10 integra una cámara ortofotográfica de fotograma completo de 45 MP que aporta texturas nítidas y realistas a las reconstrucciones 3D. Esta combinación LiDAR + RGB permite generar modelos totalmente coloreados y ortomosaicos de alta resolución en una única operación.
04 Visualización en tiempo real
La transmisión directa al controlador del UAV permite supervisar el avance del escaneado durante la misión. Esta vista en vivo facilita decisiones rápidas, comprobación de cobertura y detección de posibles áreas que necesiten una segunda pasada, evitando repeticiones innecesarias.
05 Flujo de trabajo optimizado con software CHCNAV
Los software CoPre y CoProcess automatizan los pasos clave del procesamiento, desde la alineación de franjas hasta la extracción de características. Gracias a su interfaz intuitiva, el usuario reduce tiempos de trabajo y obtiene modelos 3D y DOM completos con un proceso guiado y eficiente.
06 Integración ligera y adaptable para UAV

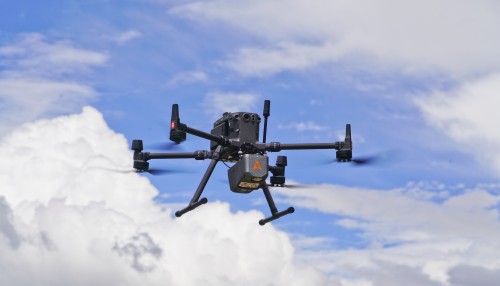

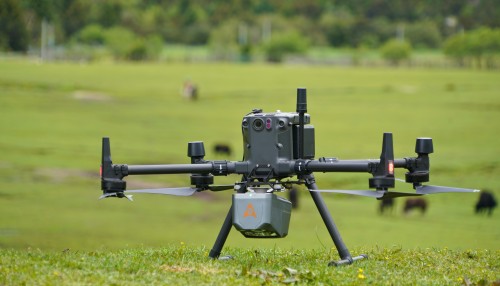

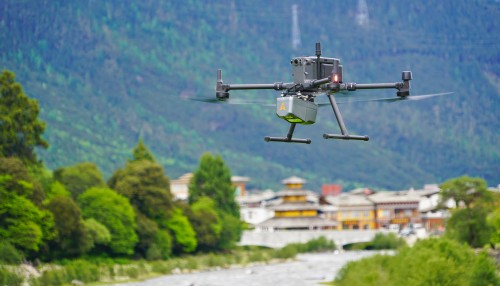

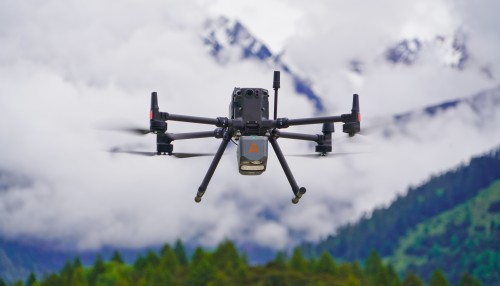

Con un peso de solo 1,55 kg y un diseño compacto, el AA10 es compatible con múltiples plataformas, incluido DJI Matrice y UAV de terceros. Su sistema de montaje Alphaport permite conexión rápida, estable y con alimentación directa, asegurando una integración sencilla y sin complicaciones.
Especificaciones técnicas
AlphaAir 10
Sistema aéreo LiDAR+RGB
Escáner láser
- Precisión 5 mm
- Alcance hasta 800 m
- 500.000 mediciones/seg
Cámara
- Sensor 45 MP
- FOV 81,2°×59,5°
- Pixel 4,4 μm
- Distancia focal 21 mm
Sistema GNSS / IMU
- GPS/GLONASS/BDS/Galileo
- IMU 500 Hz
- Posición 0,01 m / 0,02 m
Diseño
- 1,55 kg
- IP64 resistente
- Dimensiones 210×112×131 mm
Descargar
AA10_ES.pdf
5.4 MB
Productos relacionados
Preguntas frecuentes
1. ¿Qué tipo de drones son compatibles con el AA10?

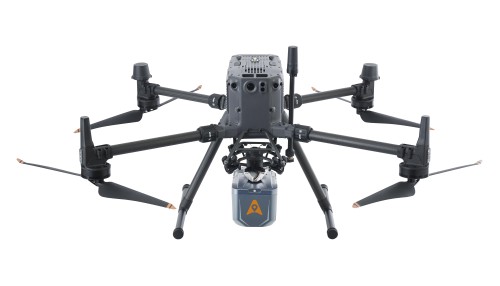

El AA10 puede montarse fácilmente en una amplia variedad de plataformas UAV, incluidos el CHCNAV BB4, la serie DJI Matrice y otros drones profesionales de terceros. Su diseño compacto y el sistema de montaje Alphaport permiten una integración rápida y estable sin configuraciones complejas.
2. ¿Qué precisión ofrece en trabajos topográficos?
El sistema proporciona una precisión absoluta de entre 2 y 5 cm, junto con una repetibilidad de alcance de 5 mm, lo que permite obtener nubes de puntos fiables incluso en entornos exigentes. Esto lo convierte en una solución adecuada para cartografía avanzada, obra civil o inspecciones que requieren alta exactitud.
3. ¿Puede operar en zonas con vegetación densa?
Sí, gracias a su capacidad de registrar hasta 8 ecos por pulso, el AA10 puede atravesar vegetación densa y capturar información detallada del terreno y de la superficie. Esto facilita la generación de Modelos Digitales del Terreno fiables en áreas forestales o cubiertas por matorral.
4. ¿Puedo visualizar los datos durante el vuelo?
El AA10 permite ver la información capturada en tiempo real desde el controlador del UAV. Esta vista en vivo ayuda a verificar la cobertura, detectar áreas sin escanear y tomar decisiones rápidas durante la misión, reduciendo la necesidad de repetir vuelos.
5. ¿Incluye software para procesar los datos?
Sí, el sistema incluye acceso a la suite de software de CHCNAV, compuesta por CoPre y CoProcess, que permiten gestionar todo el flujo de trabajo: descarga, alineación, generación de nubes de puntos, ajuste de franjas, limpieza, DOM y reconstrucción 3D. No es necesario adquirir software adicional para procesar los datos del AA10.
6. ¿Es adecuado para trabajar en diferentes condiciones ambientales?
El AA10 cuenta con certificación IP64, lo que garantiza resistencia al polvo y a salpicaduras. Esto permite operarlo con seguridad en exteriores, incluso en entornos exigentes o con meteorología variable, manteniendo un rendimiento estable y fiable.
