Descripción
Descripción

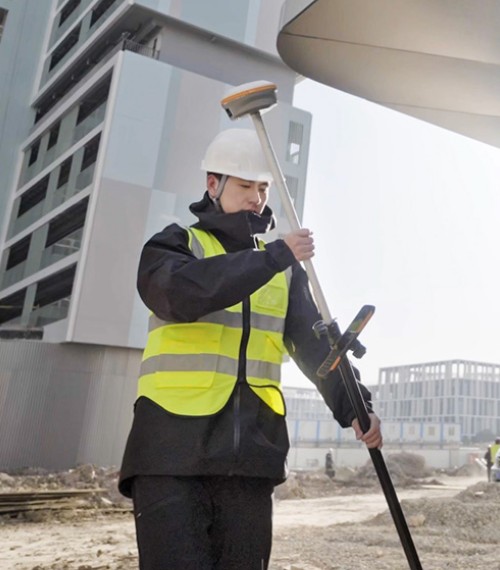

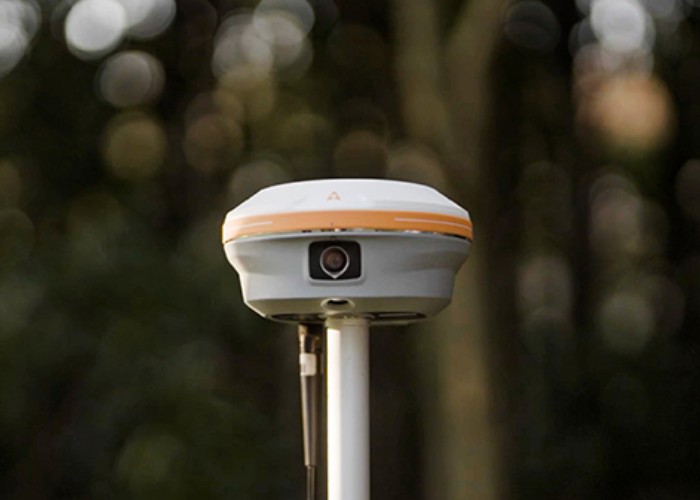

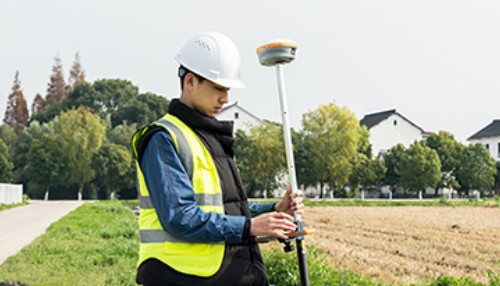

El i93 de CHCNAV es un receptor GNSS RTK visual diseñado para trabajos de topografía e ingeniería que combina en un solo equipo las últimas tecnologías GNSS, IMU y una cámara dual de alta calidad.
Su innovador replanteo visual en 3D hace que las tareas en obra sean mucho más intuitivas y cómodas, aumentando notablemente la eficacia en proyectos de construcción y replanteo.
Además, con su video-fotogrametría permite medir con precisión puntos peligrosos, con señal obstruida o de difícil acceso, y además puede complementar levantamientos aéreos, siendo compatible con los principales programas de modelado 3D.
Características principales
Replanteo visual
Visualiza en 3D el replanteo y trabaja más intuitivamente.
Video-fotogrametría
Mide puntos lejanos o peligrosos con precisión desde imágenes.
Posicionamiento híbrido
Algoritmo iStar y GNSS multibanda aseguran precisión en campo.
Auto IMU
Inicialización automática del sensor, sin configuraciones ni esperas.
Funciones y Ventajas
01 Rendimiento GNSS extremo en entornos complejos
El i93 incorpora 1408 canales GNSS capaces de seguir constelaciones y frecuencias completas, junto con el algoritmo iStar y un motor híbrido que optimiza la recepción de señal. Esto se traduce en un RTK más estable y preciso, con mejora notable del rendimiento en zonas con interferencias y entornos difíciles donde otros receptores pierden calidad de posicionamiento.

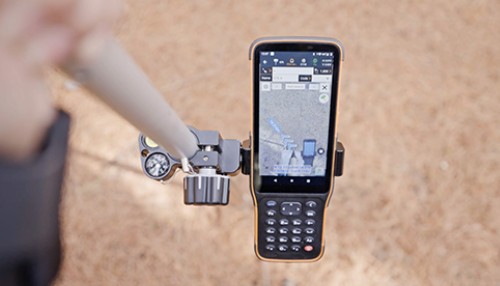

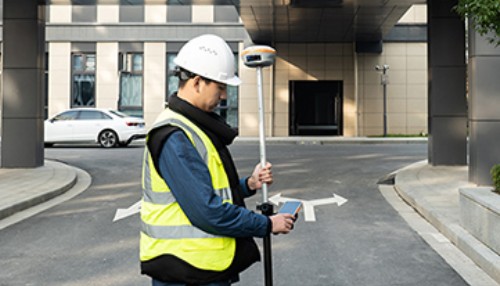

02 Navegación visual 3D para replanteos intuitivos
Mediante sus cámaras y la vista 3D en el software LandStar, el i93 guía al operador con una flecha de dirección y la distancia en tiempo real al punto de diseño, marcado directamente sobre el terreno. Esto hace que el replanteo de puntos, líneas o planos CAD sea mucho más visual, rápido y fácil de entender, incluso para usuarios con menos experiencia en topografía.

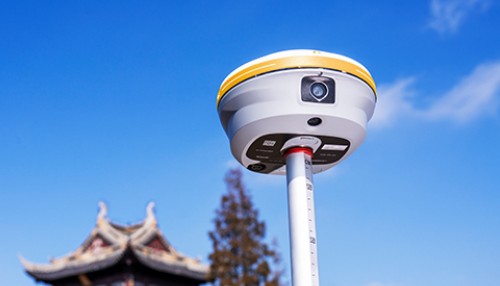

03 Levantamiento visual seguro en puntos difíciles
La función de levantamiento visual con video-fotogrametría permite obtener coordenadas 3D de calidad topográfica a partir de vídeo real, sin necesidad de situar el prisma en el punto exacto. Puedes medir puntos bajo pasos elevados, aleros, entre edificios estrechos, bajo árboles o junto a postes eléctricos, evitando riesgos y trabajando desde una posición segura. La captura panorámica y el ajuste automático de imágenes reducen tiempos y elevan la productividad del equipo.
04 Modelado 3D preciso y complemento ideal para dron
El i93 funciona como complemento perfecto de los levantamientos con dron, añadiendo detalle en zonas con oclusiones donde las imágenes aéreas generan sombras o desenfoques (pilares, bancos, elementos bajo estructuras, etc.). Mediante la captura continua de vídeo con alto solapamiento, es posible realizar un modelo 3D completo en una sola pasada y exportar los datos a los programas de modelado 3D más habituales, como ContextCapture o Smart3D, integrando la información del terreno de forma coherente en tus flujos BIM o de cartografía 3D.

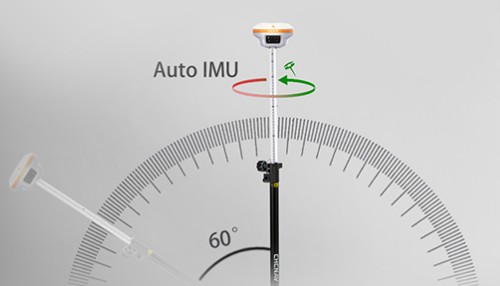

05 Auto-IMU para mediciones sin interrupciones
Su Auto-IMU de 200 Hz elimina la inicialización manual y permite trabajar con el jalón inclinado, en la mano o incluso apoyado al hombro, manteniendo correcciones activas. El sistema compensa automáticamente la inclinación hasta 60°, sin verse afectado por perturbaciones magnéticas, lo que agiliza las mediciones y replanteos y reduce las paradas para nivelar, manteniendo siempre una precisión de nivel.
06 Conectividad total y autonomía para largas jornadas
Su Auto-IMU de 200 Hz elimina la inicialización manual y permite trabajar con el jalón inclinado, en la mano o incluso apoyado al hombro, manteniendo correcciones activas. El sistema compensa automáticamente la inclinación hasta 60°, sin verse afectado por perturbaciones magnéticas, lo que agiliza las mediciones y replanteos y reduce las paradas para nivelar, manteniendo siempre una precisión de nivel.
Especificaciones técnicas

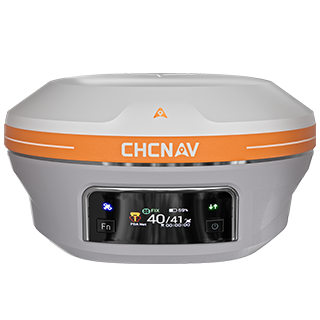

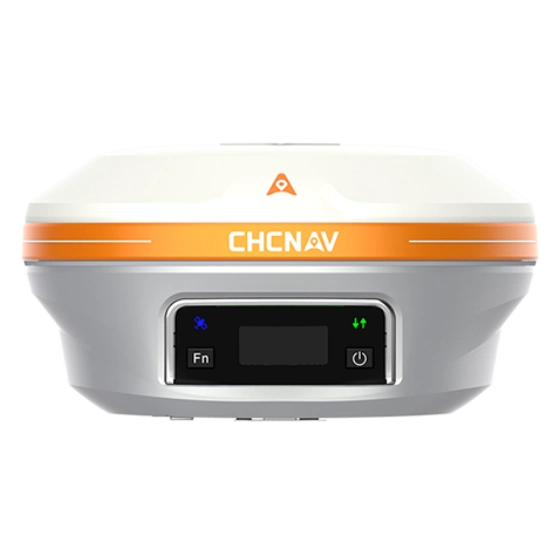

i93
Receptor GNSS IMU-RTK Visual
Rendimiento GNSS
- 1408 canales GNSS multibanda
- RTK h 8 mm+1 ppm
- RTK v 15 mm+1 ppm
IMU y cámara
- Auto-IMU industrial 200 Hz
- Cámara dual 2/5 MP
- Error adicional <8 mm típico
Diseño
- Peso aproximado 1.15 kg
- Dimensiones 152 × 81 mm
- Protección IP68 completa
Descargar
i93_ES.pdf
2.5 MB
Productos relacionados
Preguntas frecuentes
1. ¿Para qué tipo de trabajos es más adecuado el i93?
El i93 está pensado para topografía, ingeniería civil, construcción y cartografía 3D, especialmente en proyectos donde se combinan levantamientos clásicos con modelado 3D, replanteo de obra y apoyo a vuelos de dron. Es ideal cuando se necesita alta precisión en entornos complicados o con obstáculos.
2. ¿Qué precisión puedo esperar en modo visual?
En condiciones normales de trabajo, el i93 ofrece una precisión de 2 a 4 cm en modo de levantamiento visual, siempre que se sigan las recomendaciones de captura, solapamiento de imágenes y se mantenga una buena geometría de la escena.
3. ¿Es compatible con mi software habitual de oficina técnica?
Sí, el i93 genera datos compatibles con los principales programas de modelado y procesamiento 3D (por ejemplo software de fotogrametría y BIM) y exporta en formatos estándar del sector, por lo que puedes integrarlo sin problema en tu flujo de trabajo actual.
4. ¿Necesito nivelar el bastón para medir con precisión?
No, gracias a la Auto-IMU, el equipo compensa automáticamente la inclinación del bastón hasta unos 60°, manteniendo precisión de nivel topográfico. Solo debes asegurarte de que el bastón no esté apoyado en superficies inestables y de trabajar dentro de los rangos recomendados.
