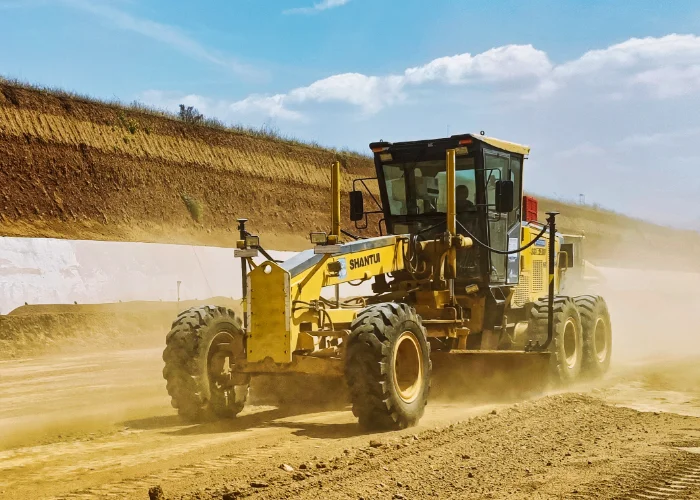

El TG63 de CHCNAV es un sistema automático de control de nivelación 3D para motoniveladoras, diseñado para mejorar la precisión, la calidad y el rendimiento en trabajos de nivelación.
Gracias a su doble posicionamiento GNSS de alta precisión y a su sensor inercial con tecnología GR-Tech, ofrece un guiado fiable de la hoja en tiempo real, incluso en condiciones exigentes de obra.
Su pantalla junto al software GradeNav permiten al operador trabajar de forma sencilla, con acceso rápido a la información clave del proyecto, convirtiendolo en una solución completa para reducir replanteos manuales, agilizar los trabajos y conseguir resultados más uniformes en menos tiempo.
Características principales
Precisión 3D
Guiado fiable de la hoja con precisión centimétrica.
Control automático
Ajuste en tiempo real.
Software intuitivo
Interfaz sencilla con datos de obra siempre visibles.
Diseño robusto
Componentes preparados para condiciones exigentes.
Funciones y Ventajas
01 Control automático de la hoja en tiempo real
El sistema de control de nivelación de TG63 ajusta la cuchilla de la motoniveladora de forma automática para seguir la superficie de diseño con mayor precisión. Lo que permite trabajar con más agilidad, reducir correcciones posteriores y conseguir acabados más uniformes en operaciones de nivelación y movimiento de tierras.
02 Posicionamiento preciso con GNSS e INS
El sistema combina doble posicionamiento GNSS con navegación inercial para ofrecer una referencia 3D estable y fiable durante el trabajo. Esta integración ayuda a mantener el control de la hoja incluso cuando la máquina cambia de orientación o trabaja en condiciones más complejas.
03 Menos replanteo y más productividad
Al trabajar directamente sobre el diseño digital del proyecto, el TG63 reduce la dependencia del replanteo manual. Esto agiliza los procesos, disminuye tiempos de espera y permite completar los trabajos con mayor eficiencia, evitando repeticiones innecesarias.
04 Manejo sencillo desde la cabina
Su pantalla industrial de 10,1 pulgadas y el software GradeNav facilitan al operador el control del sistema desde la cabina. La información clave del trabajo, como corte, relleno, configuración del proyecto o zonas geocercadas, se muestra de forma clara para tomar decisiones rápidas durante la operación.
05 Seguridad siempre operativa
El operador puede activar o desactivar el control automático de la hoja mediante interruptores instalados junto a los mandos principales. Además, el modo de anulación manual permite recuperar el control directo de la cuchilla en situaciones que requieran una intervención inmediata.
06 Fiabilidad en entornos exigentes
El TG63 está diseñado para soportar las condiciones habituales de una obra, con componentes resistentes al polvo, al agua y uso intensivo. Su pantalla robusta, el módulo de válvulas de alta respuesta y demás elementos bien protegidos ayudan a mantener un rendimiento estable durante todo el año.
Especificaciones técnicas

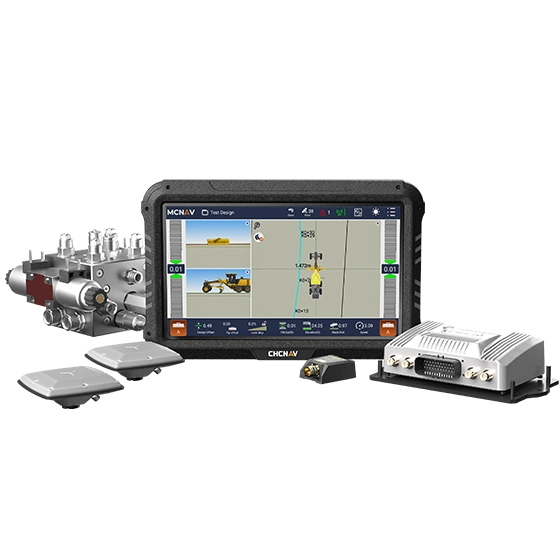

TG63
Sistema de control de nivelación automática
Posicionamiento
- Doble GNSS multibanda
- Precisión RTK centimétrica
- Constelaciones GNSS completas
Consola
- Pantalla táctil 10,1”
- Protección IP66 industrial
- CAN Bus y RS232
Sensorización
- Actualización a 100 Hz
- Tecnología GR-Tech
Descargar
TG63_ES.pdf
4.1 MB
Productos relacionados
Preguntas frecuentes
1. ¿Para qué sirve el CHCNAV TG63?
El TG63 de CHCNAV es un sistema de control automático 3D para motoniveladoras. Su función principal es guiar y controlar la hoja de la máquina para ejecutar trabajos de nivelación con mayor precisión, rapidez y uniformidad.
2. ¿Qué precisión ofrece el sistema?
El sistema permite trabajar con una precisión de nivelación de hasta ±2 cm, gracias a la combinación de doble GNSS, navegación inercial y tecnología GR-Tech. Esto ayuda a mantener un control fiable de la cuchilla durante las operaciones de movimiento de tierras.
3. ¿Qué formatos de diseño admite?
El software GradeNav admite archivos DXF estándar de AutoCAD, incluyendo superficies, pendientes, modelos TIN y elementos relacionados con carreteras. Esto facilita la integración del sistema en flujos de trabajo habituales de construcción.
4. ¿Reduce la necesidad de replanteo manual?
Sí, al trabajar sobre modelos y diseños digitales, el TG63 disminuye la dependencia del replanteo manual. Esto permite ahorrar tiempo, evitar errores y agilizar el avance del proyecto.
5. ¿Es fácil de utilizar por el operador?
Sí, el sistema incorpora una pantalla táctil industrial de 10,1 pulgadas y el software GradeNav, diseñado para ofrecer una visualización clara de la información del trabajo. El operador puede consultar datos de corte, relleno, configuración del proyecto y zonas geocercadas desde la cabina.
