El AlphaAir 15 de CHCNAV es un sistema LiDAR aéreo diseñado para quienes necesitan datos precisos y detallados sin renunciar a la agilidad en el trabajo.
Su combinación de largo alcance, alta precisión y una captura de datos sorprendentemente rápida lo convierte en una herramienta ideal para generar nubes de puntos densas y fiables, perfectas para extraer información de edificios, carreteras y otros elementos del terreno.

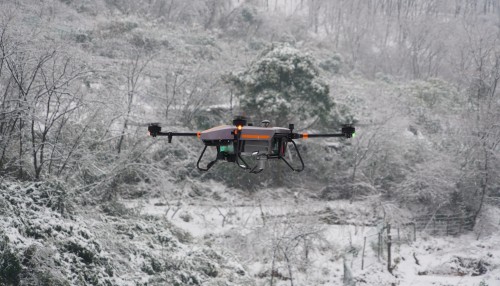

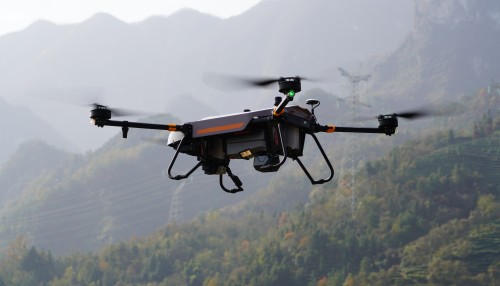

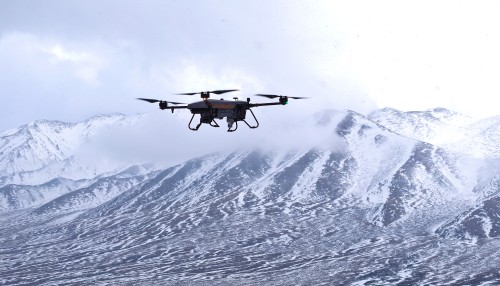

Pensado para proyectos extensos y zonas montañosas, el AA15 rinde especialmente bien en entornos con fuertes variaciones de altitud, detectando con claridad incluso el relieve oculto en los valles.
Características principales
Alta precisión
Captura datos detallados con fiabilidad incluso en terrenos complejos.
Largo alcance
Escanea grandes áreas manteniendo calidad y densidad de puntos.
Diseño ligero
Sólo 2,5 kg para una integración aérea rápida y sencilla.
Captura rápida
Procesa millones de puntos por segundo para proyectos exigentes.
Funciones y Ventajas
01 Escaneado preciso en terrenos complejos
El AA15 ofrece un rendimiento especialmente sólido en zonas con desniveles marcados o topografías difíciles. Su capacidad para mantener la precisión incluso en relieves irregulares permite obtener datos fiables tanto en áreas abiertas como en fondos de valle o superficies con cambios abruptos de elevación. Esta estabilidad garantiza resultados coherentes y reduce la necesidad de correcciones posteriores.
02 Nubes de puntos de alta densidad
Gracias a la combinación de tecnologías avanzadas, como el prisma inclinado y una velocidad de escaneado de hasta 600 líneas por segundo, el sistema genera nubes de puntos con una densidad muy superior a la habitual. Esto permite capturar con claridad edificios, infraestructuras lineales y detalles del terreno, facilitando la extracción de información precisa para distintos tipos de análisis y modelos.
03 Excelente rendimiento en grandes áreas
El AA15 está pensado para misiones de amplio alcance, ofreciendo un rendimiento fiable incluso desde alturas de hasta 700 metros y con un rango máximo de 1.800 metros. Esta capacidad permite cubrir grandes superficies manteniendo una mínima pérdida de puntos, algo esencial en aplicaciones como inspección de autopistas, líneas eléctricas, ferrocarriles o zonas urbanas extensas.
04 Integración flexible en múltiples plataformas

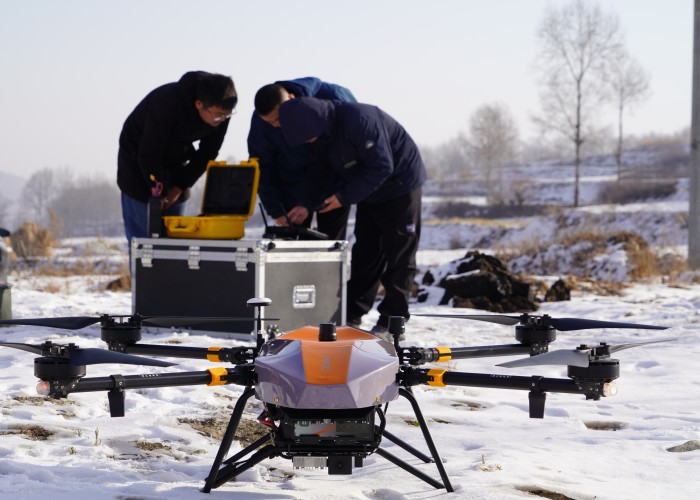

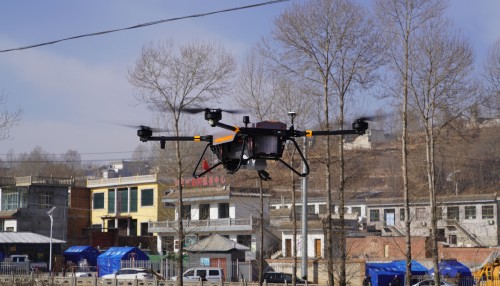

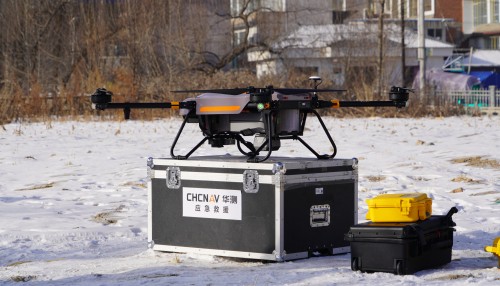

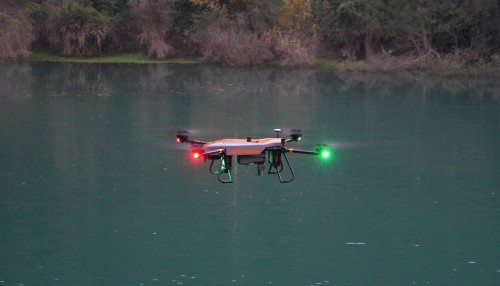

Su diseño ligero de solo 2,5 kg y la interfaz Alphaport facilitan su instalación en una gran variedad de plataformas: UAV ligeros, RPAS, helicópteros o aeronaves tripuladas. Gracias a esta versatilidad, el AA15 puede adaptarse fácilmente a diferentes tipos de proyectos, desde cartografía urbana hasta inspecciones en entornos remotos.
05 Captura de datos y posprocesado simplificados
El ecosistema de software de CHCNAV acompaña todo el proceso de captura y análisis. Con SmartGo, la misión se controla de forma automática y en tiempo real, mientras que CoPre y CoProcess agilizan el posprocesado y la extracción de características. Esto permite obtener resultados finales de forma más rápida, eficiente y con menos carga de trabajo manual.
06 Compatibilidad con cámaras de alta resolución
El AA15 puede equiparse con diferentes cámaras calibradas, como modelos de 45 MP, 61 MP o configuraciones oblicuas de 130 MP, además de opciones de terceros. Gracias a esta flexibilidad, es posible combinar nubes de puntos densas con imágenes de alta nitidez, lo que facilita generar productos como modelos 3D texturizados, DOM o DEM en un solo vuelo.
Especificaciones técnicas
AlphaAir 15
Sistema aéreo LiDAR+RGB
Rendimiento
- Alcance máx. 1.800 m
- 2 M pulsos/segundo
- 600 líneas/segundo
Diseño e integración
- Cámaras 45–130 MP
- Peso 2,5 kg
- Resistencia IP64
- Consumo 60 W
Posicionamiento
- GNSS multiconstelación
- IMU 0,005° pitch/roll
- Actualización IMU 600 Hz
Descargar
AA15_ES.pdf
3.8 MB
Productos relacionados
Preguntas frecuentes
1. ¿En qué tipo de proyectos es más útil el AA15?
El AA15 es ideal para cartografía aérea de precisión, inspección de corredores (carreteras, líneas eléctricas, ferrocarriles), estudios urbanos, análisis topográficos en zonas montañosas y proyectos que requieren nubes de puntos muy densas.
2. ¿Puede operar en terrenos con mucha vegetación?

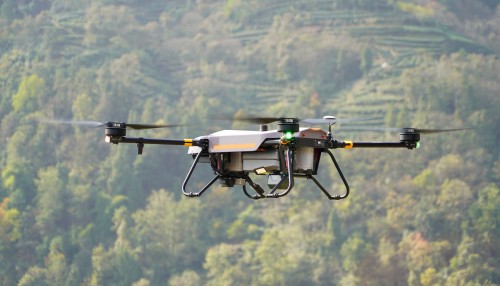

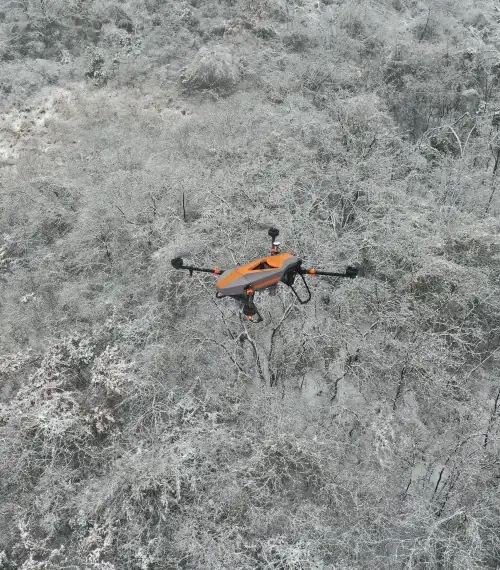

Sí, gracias a su capacidad de registrar hasta 16 devoluciones por pulso, el AA15 mejora significativamente la penetración en vegetación y permite obtener más puntos reales sobre el terreno incluso en zonas forestales densas.
3. ¿Qué plataformas aéreas son compatibles?
Su diseño ligero permite integrarlo en UAV ligeros, RPAS, helicópteros y pequeñas aeronaves tripuladas. La conexión mediante Alphaport facilita un montaje rápido y estable.
4. ¿Qué precisión puedo esperar en los resultados?
En condiciones estándar, el sistema alcanza precisiones de entre 2 y 5 cm RMS tras el posprocesado, ofreciendo datos fiables incluso desde alturas de vuelo elevadas.
5. ¿Qué software se utiliza para procesar los datos?
El ecosistema de CHCNAV incluye SmartGo para la captura y supervisión, y las soluciones CoPre y CoProcess para generar nubes de puntos, modelos 3D y extraer elementos como carreteras o edificios de manera automática.
6. ¿Es compatible con cámaras externas?
Sí, puede equiparse con cámaras calibradas de 45 MP, 61 MP u oblicuas de 130 MP, además de modelos de otros fabricantes. Esto permite generar productos fotogramétricos y nubes de puntos RGB en un solo vuelo.
