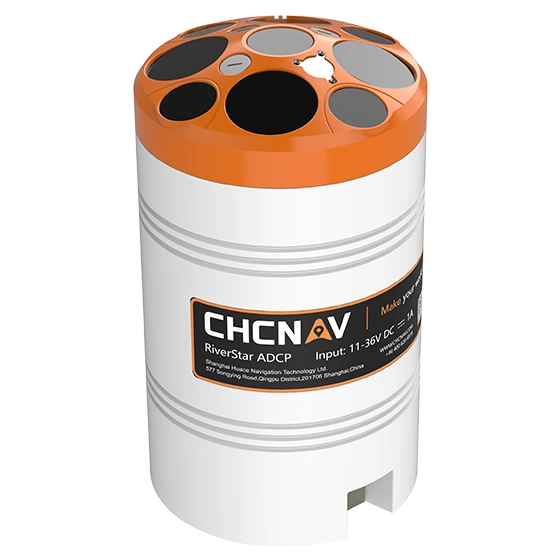

El ADCP RS3600D de CHCNAV es un perfilador de corrientes acústico doppler pensado para medir caudal y perfiles de velocidad con gran precisión tanto en tramos muy someros como en secciones más profundas.
Combina un canal de 3600 kHz, capaz de detectar velocidades muy bajas y de reducir la zona ciega cerca de la superficie hasta unos 5 cm, con una banda de 1200 kHz que mantiene un rendimiento estable en mayor profundidad.
Gracias a esta doble frecuencia y a su haz vertical de 600 kHz dedicado, permite obtener en un solo despliegue datos hidrológicos completos y fiables para estudios, aforos y campañas de monitorización.
Características principales
Doble frecuencia
Mide caudales en aguas someras y profundas con fiabilidad.
Alta resolución
Resolución de velocidad de 1 mm/s en perfilado.
Zona ciega
Reduce la zona ciega superficial a solo 5 centímetros.
Diseño versátil
12 cm de diámetro, 2 kg, fácil integración.
Funciones y Ventajas
01 Medición precisa en caudales muy bajos
El RS3600D está pensado para situaciones donde el agua casi no se mueve y muchos ADCP tradicionales empiezan a fallar. Gracias a una resolución de velocidad de 1 mm/s y a una velocidad mínima medible de 1 cm/s, permite caracterizar con fiabilidad flujos muy lentos, algo clave en estudios de caudal ecológico, periodos de estiaje o campañas de control en canales con poco tirante.
02 Rendimiento estable en aguas someras y profundas
La combinación de dos frecuencias de trabajo, 1200 kHz y 3600 kHz, hace que el equipo rinda igual de bien en secciones poco profundas que en ríos o canales con más profundidad. La frecuencia alta de 3600 kHz se encarga de aportar detalle en zonas someras, mientras que la banda de 1200 kHz mantiene un perfilado estable hasta varios metros de profundidad, manteniendo la calidad de los datos a lo largo del rango operativo.
03 Cobertura detallada a distintas profundidades

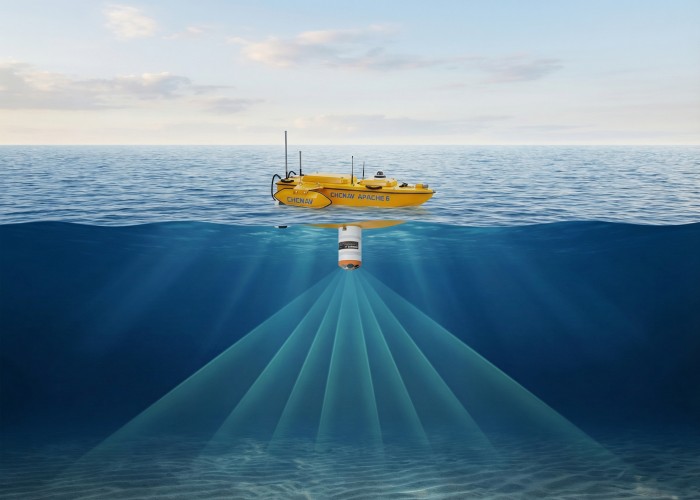

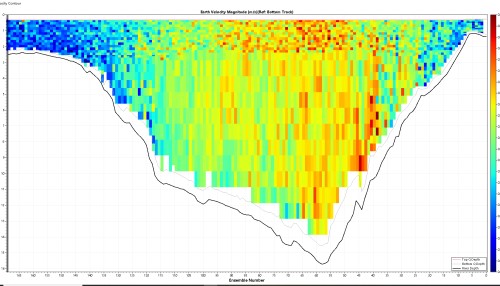

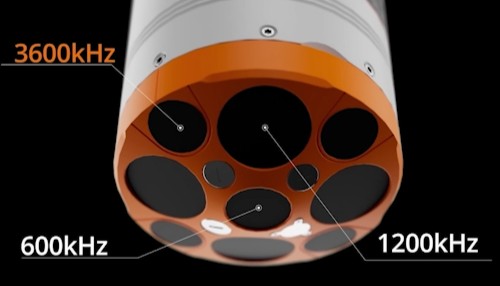

Con 4 haces a 1200 kHz, 4 a 3600 kHz y un haz vertical a 600 kHz, el RS3600D ofrece una visión muy completa a distintas profundidades. La zona ciega cercana a superficie se reduce a solo 5 cm y el tamaño de celda puede llegar a 2 cm, permitiendo generar perfiles muy densos y continuos. Esto se traduce en secciones mejor definidas y en una interpretación más precisa de la distribución de velocidades.
04 Integración sencilla en USV y otras plataformas

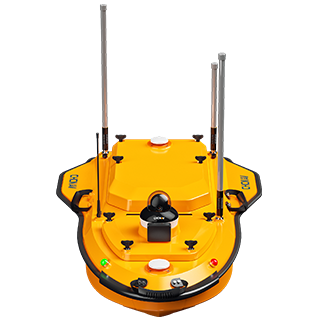

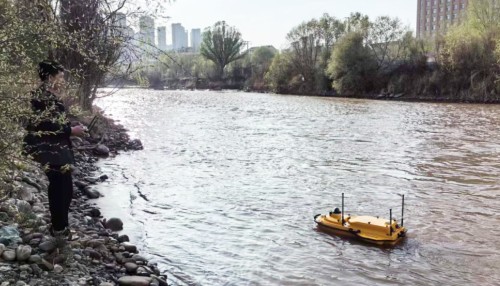

Con un diámetro de solo 12 cm y un peso aproximado de 2 kg, el RS3600D se integra fácilmente en diferentes configuraciones. Es compatible con los USV de la serie APACHE 4 y también puede montarse en trimaranes, sistemas de cable aéreo, embarcaciones de aforo motorizadas o boyas de canal. Esta flexibilidad permite adaptar el mismo sensor a campañas en ríos, canales de riego, presas o estaciones de aforo permanentes.
05 Software orientado al flujo de trabajo hidrológico

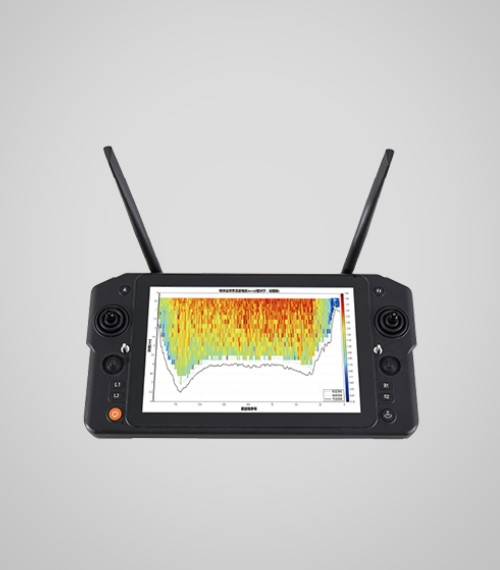

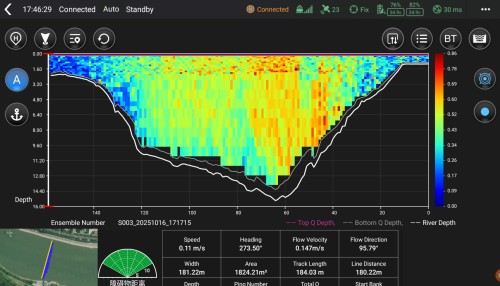

El equipo se apoya en un sistema de softwares pensado para facilitar el trabajo diario. HydroProfiler para PC permite gestionar, visualizar y analizar los datos de forma flexible, mientras que EasySail en Android simplifica el control desde USV y la transferencia de ficheros con funciones de envío en un solo clic y compartición de códigos de misión. Así se reduce el tiempo entre la toma de datos en campo y la entrega de resultados procesados.
06 Fiabilidad y soporte a largo plazo
El ADCP RS3600D se basa en años de ingeniería y pruebas en escenarios reales, lo que se traduce en un comportamiento predecible y robusto en campañas continuas. A esto se suma una red de servicio global que facilita el soporte técnico y el mantenimiento cuando hace falta, ayudando a reducir tiempos de inactividad y a garantizar la continuidad de tus proyectos hidrológicos.
Especificaciones técnicas
RS3600D
Perfilador de corrientes acústico doppler de doble frecuencia
Medición
- Celda 0,02–4 m
- Perfilado 0,05–40 m
- Precisión ±0,25% ±2 mm/s
Haz vertical
- 600 kHz
- Profundidad 0,2–100 m
- Resolución vertical 1 mm
- Precisión ±0,01 m +0,1%D
Sistema
- Memoria interna 32 GB
- Profundidad máxima 200 m
- Temp. operación -5 a 45 °C
Descargar
RS3600D_ES.pdf
4.3 MB

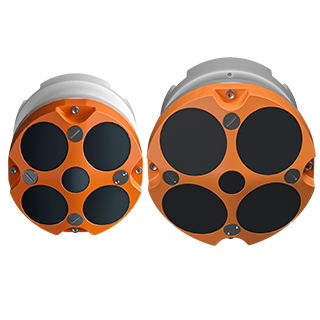

Productos relacionados
Preguntas frecuentes
1. ¿Qué rango de profundidades puede medir el RS3600D?
El sistema permite perfilado de flujo desde pocos centímetros bajo la superficie hasta varias decenas de metros de profundidad, combinando sus frecuencias de 1200 y 3600 kHz y el haz vertical para adaptarse al tirante disponible.
2. ¿Qué tipo de alimentación y comunicaciones requiere?
Funciona con alimentación DC habitual en campo (por ejemplo, baterías de 12 V) y utiliza interfaces de comunicación estándar como RS232 o RS422 para conectarse a registradores, ordenadores o sistemas de control externos.
3. ¿Para qué tipo de proyectos se recomienda el ADCP RS3600D de CHCNAV?

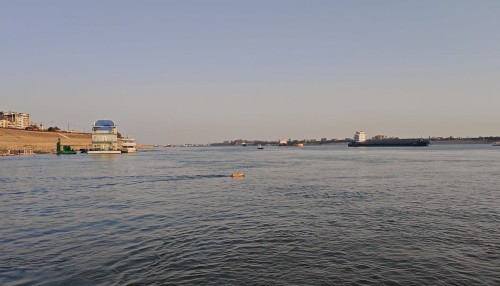

El RS3600D está pensado para hidrometría avanzada en ríos, canales, embalses y zonas costeras poco profundas, como estuarios o áreas portuarias. Es adecuado tanto para aforos puntuales como para programas de monitorización continua de caudal y velocidad del agua.
4. ¿Qué condiciones ambientales y de instalación soporta?
El equipo está diseñado para trabajar en un rango de temperatura de -5 °C a 45 °C y tiene una profundidad máxima de trabajo de 200 m, lo que cubre la mayoría de aplicaciones en ríos, canales y estructuras hidráulicas. Para el almacenamiento, admite temperaturas de -30 °C a 70 °C, facilitando su transporte y conservación entre campañas.
