Descripción
Descripción

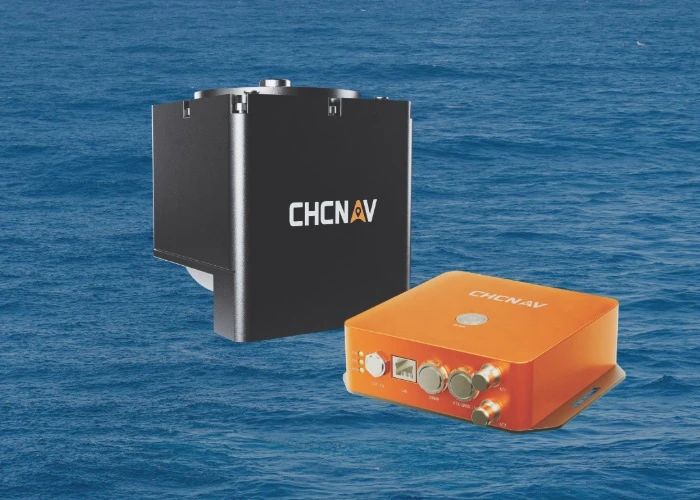

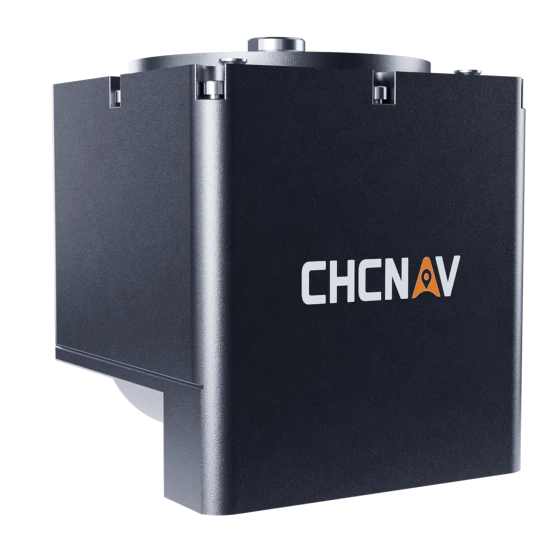

El HQ-400 es una ecosonda multihaz compacta para batimetría de alta resolución. Integra en un solo equipo el sonar, sensores de movimiento y temperatura, y posicionamiento GNSS/INS para mapear el fondo con detalle y precisión, incluso con estabilización en tiempo real del balanceo.
Su IMU pre-calibrada elimina ajustes en campo y acelera el arranque; y su ecosistema de software (adquisición y postproceso de datos en PC y app móvil) facilita un flujo de trabajo ágil, desde ríos y lagos hasta puertos, canales y campañas de dragado.
Ideal cuando necesitas nube de puntos densa, ancho de barrido amplio y datos consistentes en jornadas con mar o corriente.
Características principales
Precisión multihaz
Genera nubes de puntos densas de alta resolución y amplia cobertura.
IMU integrada
Corrige el movimiento del barco en tiempo real para datos precisos.
Configuración rápida
Calibración automática y montaje sencillo, lista para usar en minutos.
Diseño compacto
Ligera, resistente y fácil de transportar entre embarcaciones.
Funciones y Ventajas
01 Mapeo multihaz de alta resolución

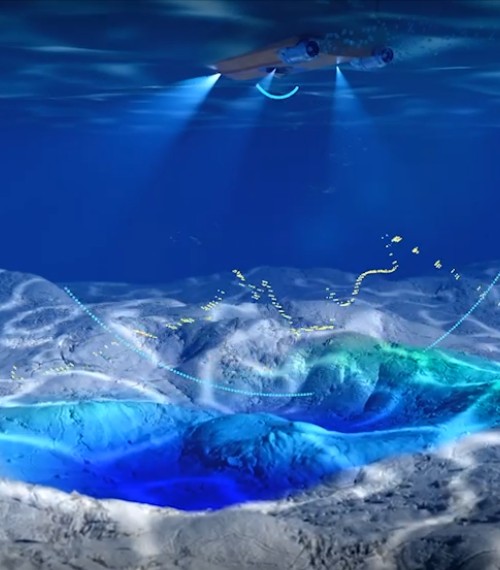

El HQ-400 genera nubes de puntos densas y precisas mediante un sistema multihaz de hasta 1024 haces, cubriendo un ancho de barrido mucho mayor que una ecosonda monohaz. Esto permite obtener una imagen detallada del fondo en menos tiempo y con mayor uniformidad, ideal para batimetrías, dragados y control de estructuras submarinas.
02 Corrección de movimiento en tiempo real (IMU)
Su IMU integrada corrige automáticamente el balanceo, cabeceo y elevación de la embarcación en tiempo real. Así, aunque haya olas o corriente, los datos del fondo permanecen estables y precisos, eliminando la necesidad de aplicar correcciones posteriores y reduciendo significativamente los errores por movimiento.
03 Calibración automática y puesta en marcha rápida
El HQ-400 viene precalibrado de fábrica, por lo que puedes empezar a trabajar nada más instalarlo. Detecta y configura automáticamente la profundidad, el rango y la ganancia, reduciendo los pasos de preparación a la hora de trabajar y acelerando la recogida de datos. Ideal para equipos que necesitan resultados rápidos y fiables sin configuraciones complejas.
04 Integración completa de sensores
El sistema combina en un solo módulo los sensores de posición GNSS/INS, profundidad, temperatura del agua y movimiento, eliminando la necesidad de montar equipos separados. Esta integración mejora la sincronización de datos y garantiza que todas las mediciones estén perfectamente alineadas en tiempo y el espacio.
05 Datos fiables y fáciles de procesar
Los datos del HQ-400 se registran de forma sincronizada y pueden procesarse fácilmente con el software de adquisición y análisis de CHCNAV o exportarse a programas de terceros como QINSy, Hypack o Caris. Esto asegura un flujo de trabajo rápido y flexible, desde la captura hasta el postproceso y la visualización final.
06 Ideal para entornos variables

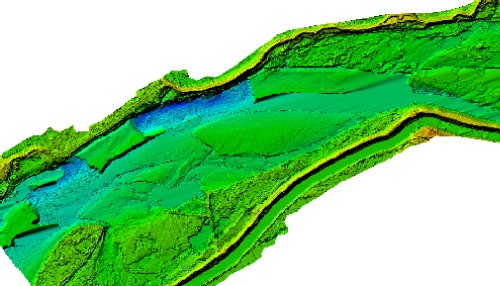

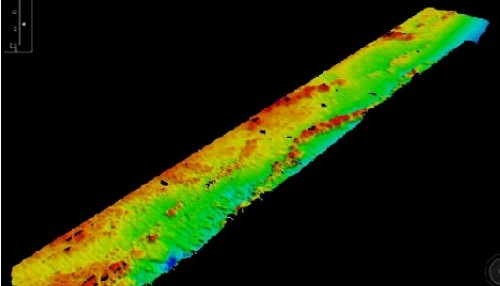

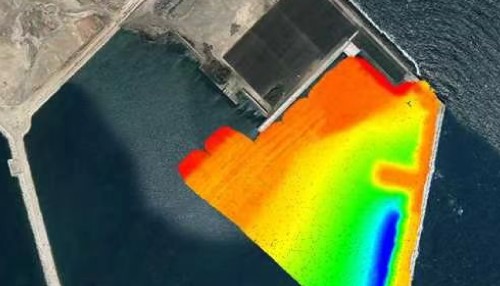

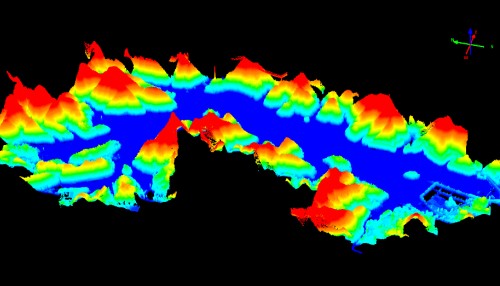

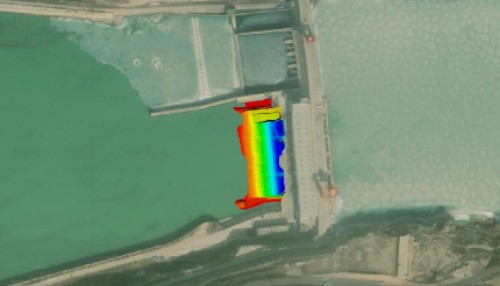

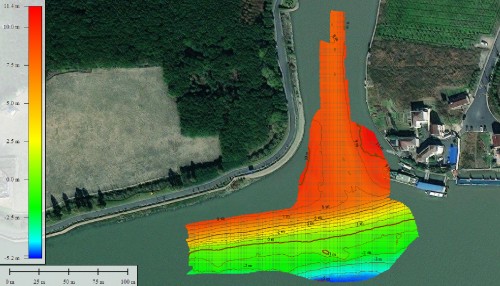

Desde ríos y embalses hasta puertos o canales, el HQ-400 mantiene un rendimiento estable en aguas tranquilas o con oleaje. Su precisión y compensación de movimiento lo convierten en una herramienta versátil para proyectos de monitoreo ambiental, control de dragado y estudios hidrográficos.
Especificaciones técnicas
HQ-400
Ecosonda multihaz ligera
Rendimiento
- 1024 líneas de medición
- Rango: 0,5-200 m
- Precisión vertical: ±1 cm
Conectividad
- Ethernet y Wi-Fi
- Compatible con CHCNAV QINSy, Hypack, Caris
Sensores
- GNSS/INS e IMU integrados
- Compensación automática de movimiento
Descargar
HQ-400_ES.pdf
4.5 MB
Productos relacionados
Preguntas frecuentes
1. ¿Para qué tipo de trabajos se usa el HQ-400?
El HQ-400 está diseñado para levantamientos hidrográficos y batimetrías de alta precisión. Se utiliza en ríos, lagos, puertos, embalses y proyectos de dragado donde se requiere una representación detallada del fondo.
2. ¿Es compatible con embarcaciones pequeñas o USV?
Sí, su diseño compacto y ligero permite montarlo fácilmente en pequeñas embarcaciones o vehículos no tripulados (USV), manteniendo la estabilidad y precisión en todo momento.
3. ¿Qué precisión ofrece en la medición de profundidad?
Ofrece una precisión vertical de ±1 cm + 0,1 % de la profundidad, suficiente para obtener resultados detallados incluso en aguas profundas o con movimiento.
4. ¿Resiste el trabajo en condiciones difíciles?
Sí, cuenta con certificación IP67. El HQ-400 resiste el contacto con agua, polvo y vibraciones. Está preparado para uso intensivo en entornos marinos sin comprometer la fiabilidad ni la calidad de los datos.
5. ¿Incluye todos los sensores necesarios?
Sí, integra en un solo cuerpo los sensores de GNSS/INS, IMU, temperatura y profundidad, eliminando la necesidad de equipos externos y garantizando la sincronización total de los datos.
