Descripción
Descripción

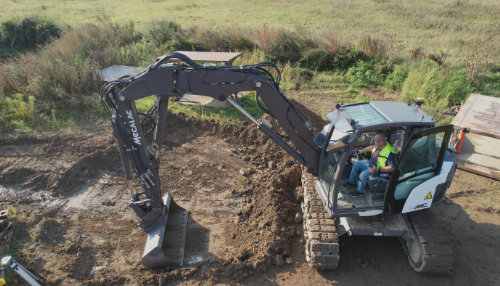

El TX73 de CHCNAV es un sistema de guiado 3D para excavadoras, diseñado para mejorar la precisión y la eficiencia en trabajos de construcción.

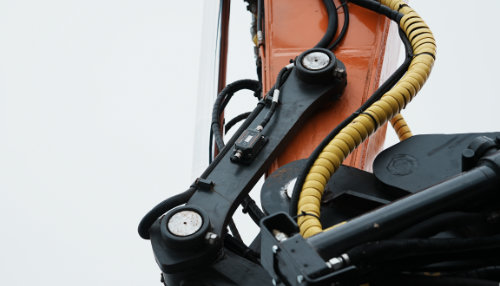

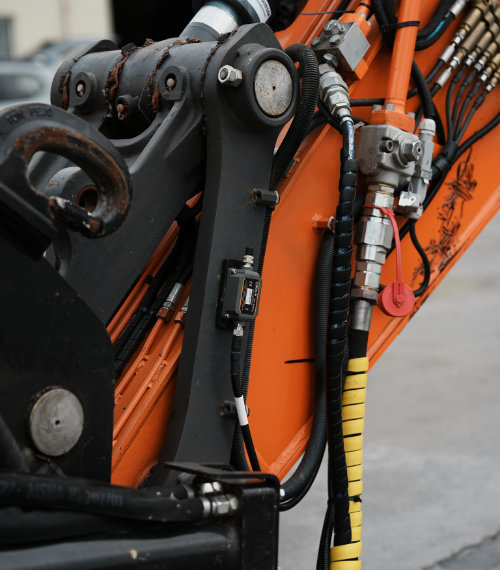

Gracias a su receptor GNSS de alta precisión y a sus sensores IMU resistentes, permite guiar la punta del cucharón con exactitud sobre el terreno, ayudando al operario a alcanzar la superficie deseada sin necesidad de estacado.
Es una solución pensada para reducir tiempos, aumentar la eficiencia del trabajo y mantener resultados de alta calidad en cada operación.
Características principales
Guiado 3D
Control preciso del cucharón sobre modelos 3D.
GNSS RTK
Posicionamiento fiable para trabajos de excavación exigentes.
Uso intuitivo

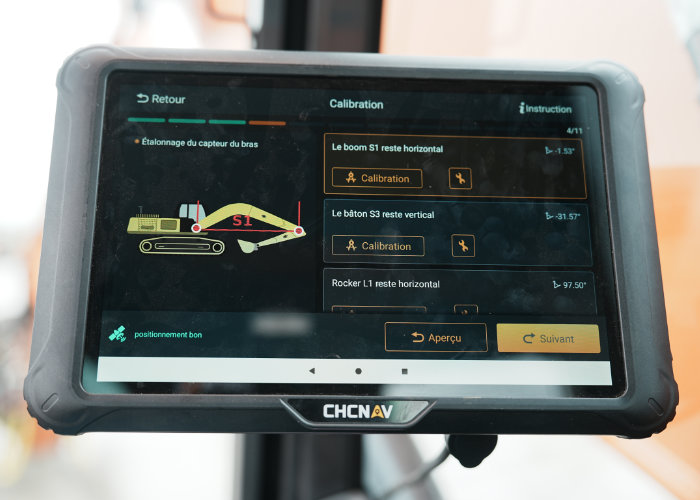

Calibración guiada y puesta en marcha rápida.
Resistente
Componentes industriales preparados para entornos de obra.
Funciones y Ventajas
01 Visualización avanzada del proyecto en cabina

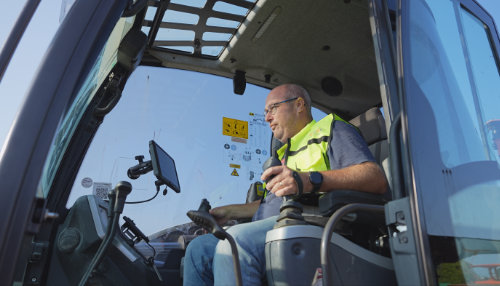

El TX73 permite trabajar con modelos del diseño directamente desde la pantalla de la excavadora, mostrando la información de forma clara y visual para que el operario sepa en todo momento dónde excavar, cuánto material retirar y cómo avanzar sobre la superficie. Sus modos de visualización en 2D, 3D, vista superior y lateral facilitan la interpretación del terreno y ayudan a tomar decisiones más rápidas durante la ejecución del trabajo.
02 Seguimiento del trabajo en tiempo real
El sistema muestra el progreso del trabajo mediante mapas visuales codificados por colores, lo que permite comprobar en tiempo real las zonas ya ejecutadas, las áreas pendientes y las posibles desviaciones respecto al diseño. Esta información ayuda a reducir repasos, evitar sobre-excavaciones y mantener un mayor control sobre la calidad final del trabajo.
03 Interfaz adaptable al operario
La pantalla y los accesos directos pueden configurarse según las preferencias del usuario y el tipo de trabajo que se esté realizando. Esto permite simplificar la operativa diaria, destacar las funciones más utilizadas y adaptar el flujo de trabajo a cada máquina, obra u operador, haciendo que el sistema resulte más cómodo y eficiente desde la cabina.
04 Compatibilidad con implementos habituales
El TX73 está preparado para trabajar con diferentes tipos de cucharones y complementos, incluidos cucharones estándar, basculantes, rotadores basculantes y cucharones trapezoidales. Esta versatilidad permite utilizar el sistema en aplicaciones muy diversas, sin limitar la productividad de la excavadora ni obligar a cambiar la forma habitual de trabajo.
05 Gestión flexible de diseños y coordenadas
El sistema admite distintos formatos de diseño y cuenta con preajustes editables de sistemas de coordenadas, lo que facilita su integración en cada proyecto. Esta compatibilidad permite cargar modelos, planos y datos de trabajo con mayor facilidad, reduciendo tiempos de preparación y ayudando a que la excavadora trabaje siempre alineada con la información del proyecto.
06 Conectividad para asistencia y actualización
Gracias a la plataforma en la nube iSite, el TX73 permite realizar tareas de soporte remoto, sincronización de datos y actualizaciones online. Esto facilita la gestión del sistema a distancia, agiliza la resolución de incidencias y permite mantener el equipo preparado para trabajar con menos interrupciones.
Especificaciones técnicas
TX73
Sistema de guiado 3D para Excavadoras
Posicionamiento
- Receptor GNSS MC300

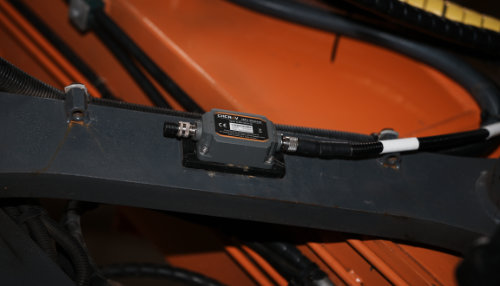

- Sensor IMU IS300
- Precisión dinámica ±0,1°
Compatibilidad
- Formatos LandXML, DWG, DXF
- Archivos DC, CAL, JXL
- Protocolos TT450S, Transparent, Satel
Resistencia
- Pantalla con IP67
- IMU con IP69K
- Antena con IP68
Descargar
TX73_ES.pdf
3.3 MB
Productos relacionados
Preguntas frecuentes
1. ¿Permite crear superficies 3D directamente durante la obra?
Sí, el sistema incorpora funciones de diseño de superficies sobre la marcha, lo que ayuda a agilizar trabajos en campo sin depender siempre de una preparación previa completa desde oficina técnica.
2. ¿Cómo ayuda el control por capas en el trabajo diario?
El control por capas permite gestionar mejor la visibilidad de los datos del proyecto, la guía de elevación y la alineación horizontal. Esto facilita trabajar con información más ordenada y centrarse solo en los elementos necesarios en cada fase.
3. ¿Puede utilizarse dentro de una flota con otros sistemas CHCNAV?
Sí, el TX73 forma parte de las soluciones de control de maquinaria de CHCNAV, junto con otros sistemas para niveladoras, bulldozers, estaciones base y receptores GNSS RTK, lo que facilita su integración en entornos de trabajo más amplios.
4. ¿Se puede adaptar el sistema si se cambia de cazo o accesorio?
Sí, el TX73 permite realizar calibraciones flexibles para acopladores rápidos, rotadores basculantes y diferentes tipos de cazo, facilitando la reconfiguración de la excavadora cuando cambian las necesidades del trabajo.
